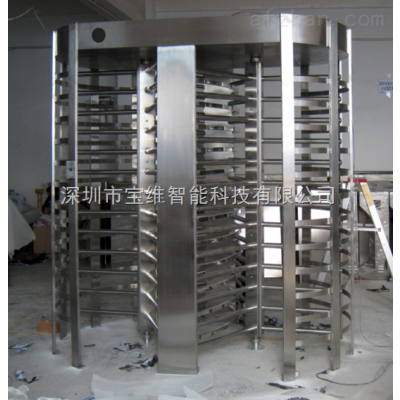

产品资料：宝维智能 圆顶旋转门 自动式转闸门
旋转闸采用进的驱动控制技术，可在很大范围内改变设计以满足不同风格现代建筑物对智能进出控制系统的各种要求。旋转闸特别适合于对工场外部设施、运动场、娱乐场所、停车场设施的安全、可靠保护。为人员自动出入口设计的旋转闸，高度完善的系统具有广泛的使用性，可与门禁读卡机、检票机系统连接使用，以阻止未经授权者随之进入。

2.结构
2.1 结构主体
采用经强化处理的专用精细型材不锈钢管。
2.2 驱动机构
驱动机构将控制系统、传动系统、电子锁部件集成于一体，故可达到小体积、低噪声、免维护。特别是它所独具的悬浮驱动方式是宝维智能所***的创新技术。
2.3 主驱动方式及其控制
驱动方式采用直流电磁铁，该电磁铁体积/力能力处新地位，在小功***精度自动传动系统中取代了现行VVVF驱动方式控制下的交流电动机驱动。它的主要特点是小体积、高输出功率、噪声低、免维护、低转动惯量控制，控制精度高。这些优点都是交流驱动很难达到的。
旋转闸直流电磁铁采用PWM调制控制器数字量通过限位元件调节转速及***。

3．运行方式
1.手动: *助动方式 *自由推动方式
2.自动启动/停止方式
3.自动连续运转方式
4.安防运行方式(需配置读卡器、承重系统或生物识别系统)

选项：
?断电情况下，可手动开suo；
?可增设读卡器，对讲机，投币机设备等；
?安装在铝合金罩中的的可伸缩部件；
?信号发生设备；随机检验发生器；紧急电源供应；
?远程控制台或控制板（开放，锁闭，拒绝）；
?防水顶；
?带饰板和防雨罩；
?带天花板。落水管替代防雨罩（由客户连接到排水系统）；
?照明，可多项安装在同一顶下。

标准技术参数：
宝维智能 圆顶旋转门 自动式转闸门

机箱尺寸： 1330深*1500宽*2300高（MM）
摆臂长： 570mm
重量： 约200Kg/单台
摆臂传动角度：120度
摆动方向： 单向或双向
电源电压： AC220±10% V,50HZ
驱动电机： 直流电磁铁 30W/24V
输入接口： 继电器开关信号或RS485电平信号
通行速度： 约40人/分钟（常开），25-30人/分钟（常闭）
闸门开、关时间： 1-2秒
机箱材料： 国标304号不锈钢框架结构
工作环境: 室内、室外(配防雨架)
通信控制接口：RS485标准（订制）
正常使用寿命：500万次
温度：-30℃—80℃
湿度:5%--90%

产品结构及其工作原理
通道闸机械系统宝维智能 圆顶旋转门 自动式转闸门
通道闸机械系统分为结构架和机芯两部分。结构架作为载体，其上安装有方向指读写装置、机芯组成主要有电机、主板、机架、固定架、传动轴、闸门、防尘防水盖、护栏等；
通道闸电控系统
电控系统由读卡器、主控板、限位开关、变压器、电池、电磁铁、继电器等组成。
读卡器（自备）:读取卡上信息并经判断处理后，向主控板发出申请通过信号（开关信号）；
系统工作原理
1）打开电源，3秒后系统进入工作状态。
2）读卡器读到有效卡时，峰鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；
3）主控板接收到读卡器，并经综合处理后，向电机发出有效控制信号，使电机运转，限位开关控制电机动转角度，闸门打开（常开模式时，电机不动作），允许行人通行。
